Шноркель на уаз хантер своими руками

СОДЕРЖАНИЕ
0 просмотров
21 января 2020


Изготовление шноркеля на УАЗ

Не буду описывать, для чего нужен шноркель. Скажу лишь, что помимо возможности преодоления бродов, у меня была необходимость в замене штатной кастрюли воздухоочистителя, которая плохо вставала и постоянно слетала с карбюратора К126Г.

В качестве нового воздушного фильтра выбрал бочку от УАЗа 3160. В отличие от газовского, она имеет лишь один выход – не надо заглушать второй. Но она чуть дороже – купил за 990 рублей в сборе с фильтром. Однако впоследствии в магазине КЭМП видел лишь сам корпус всего за 250 руб. В качестве шноркеля использовал алюминиевую трубу диаметром 70 мм. Труба была куплена у Goby4x4, он же в свою очередь купил сразу 6 метров в "алюминиевой конторе" на Ленинградке. Метр мне обошелся около 240 рублей – однако впоследствии я докупил еще кусок длиной 300 мм. Резиновые уголки от ГАЗа оказались большим дефицитом. Как выяснилось, существует 2 типа уголков: вроде бы как от новой инжекторной Волги, они дорогие, около 120 руб. за штуку, и загиб у них чуть больше 90 градусов; и от старой Волги, купил за 40 руб., но страшный дефицит, взял последние. Всего использовал 3 уголка старого образца и 1 нового (непосредственно воздухозабор на шноркеле).

Опишу порядок сочленений, начиная снаружи. На трубе 2 с помощью хомута закрепил резиновый уголок. В 1 уголок дополнительно вставил металлическую сетку, которая оказалась в старом фильтре. Общая длина трубы снаружи около 750 мм. Трубу прикрепил 2-мя хомутами к рамке лобового стекла.

Хомуты специальные, позволяют привинтить к одной из частей болт. Просверлив водосток, болтами М8 закрепил хомуты. С трубы с помощью уголка сделал переход в салон. Отверстие в крыле расположено около повторителя указателя поворота, очень легко сделал с помощью электролобзика по металлу. В уголок уже в салоне вставлен кусок пластиковой трубы похожего диаметра, длиной около 50-100 мм. На него еще один гофр, который "выходит" в капот. В него вставлен остаток алюминиевой трубы, длиной около 350 мм. Отверстие в стенке моторного отсека также проделал с помощью лобзика. Выход трубы с помощью гофра от УАЗ 3160 прикреплен к бочке. УАЗовский гофр более жесткий, имеет меньшее количество ребер, чем подобный от Волги, и немного дешевле.

Бочку закрепил на крыле под углом 45 градусов по ходу движения. Скажу честно – в моей конструкции бочка стоит неправильно, вход перепутан с выходом. Но эксплуатация показала работоспособность пододной системы. Крепил с помощью доработанного хомута от ГАЗа, с одной стороны приклепал дюралевый уголок. Хомут крепил прямо к крылу на двух болтах – сначала прикрутил болты, затем уже хомут. К выходу бочки также прикреплен резиновый гофр – в него вставлен еще один кусок алюминиевой трубы. В этот кусок трубы врезан штуцер со старой бочки под шланг на масляный насос и на трамблер. Вырезал штуцер с мясом, выгнул по форме трубы, закрепил на 4-х заклепках и эпоксидке.

Читайте также:  Соответствие единиц измерения давления

Старый шланг на маслонасос пришлось заменить (удлинить в 1.5 раза) – под рукой оказался более длинный резинотканевый шланг неизвестного назначения, но подходящего диаметра. Пока не решена проблема удлинения шланга на трамблер: поставил старый – он внатяг. С помощью резинового уголка труба присоединена к выходу карбюратора (уголок хомутом крепится непосредственно на карбюраторе).

Пока все соединения не герметизированы, не посажены на силикон. На сегодняшний день уже был покорен один брод с помощью данного шноркеля – пока все ок. Никаких отрицательных моментов в работе двигателя не замечено. Что оказалось в конструкции очень удобным – возможность быстрого снятия трубы с карбюратора – можно прыснуть "быстрого старта" и прочего. Из недостатков можно отметить не очень аккуратно выполненный переход колен в салоне, прикрепил хомутами, иначе выскакивают.

Материалы для изготовления шноркеля на УАЗ:

· Фильтр воздушный 990 руб. 1 шт.
· Хомут крепления воздушного фильтра ГАЗ 25 руб. 1 шт
· Труба алюминиевая диаметра 70 мм 75 мм,25, 35 мм
· Резиновые уголки от Волги (простые) 40 руб/шт. 3 шт
· Резиновые уголки от Волги (сильно изогнутый, дорогой) 120 руб/шт. 1 шт
· Резиновый гофр УАЗ-3160 50 руб/шт. 2 шт.
· Хомут крепежный 70-75 70 2 шт.
· Хомут 70-80мм 20 9 шт
· Хомут 25-30 2 шт.
· Шланг масляного насоса более длинный диам. 20 мм 1шт.

"Аквалангисты — это хорошо!" © Манго-Манго

Каждый, кто желает подготовить внедорожник для сколь либо значимого бездорожья должен быть готов к тому, что когда-нибудь ему придется проехать через брод, который окажется достаточно глубоким чтобы захлестнуть моторный отсек. Да и в городских джунглях во времена ливней и паводков могут образовываться локальные моря. А если движок хапанет воды, то результат печален — гидроудар, в народе известный как "кулак дружбы". Именно для избежания данной напасти (хотя изначально все же против пыли и песка в пустыне) человечество придумало такой девайс как шноркель. Конструкции его бывают разные для разных внедорожников, но в случае с УАЗом есть преимущество — кондовость его дизайна позволяет сколхозить множество вариантов шноркеля не испортив внешний вид. И один такой вариант мы и решили сами реализовать на Зёбрике.

ВАЖНО: у нас Зёбрик изначально дизельный, поэтому шноркель со стороны водителя. На бензиновом Хантере все реализуется зеркально со стороны пассажира.

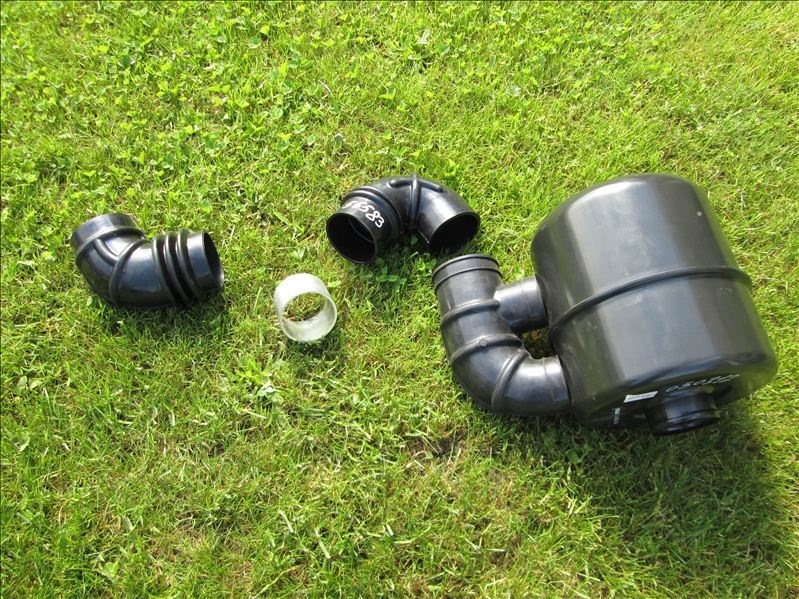

Это составляющие основной части системы. Воздухан от ГАЗа со штанами к нему (он сам крепче и имеет более герметичную конструкцию по сравнению со штатным, плюс сразу вывод вбок), два колена, острое и тупое и кусочек алюминиевой трубы диаметром 70 мм и со стенкой 3 мм. (такой трубы мы купили 3 метра за 700 рублей на оптовом складе).

Для установки нового воздухана немного модернизировали штатное ложе. Уложили на клей резинки толщиной 10 мм и из хомута для глушителя УАЗа (45 руб.) сделали хомут для крепления фильтра. Такие толстые резинки нужны, чтобы нормально улегся шов фильтра. Вот ложе уже с резинками, но еще до установки хомута:

Читайте также:  Газ сайбер технические характеристики

Потом сам фильтр со штанами и острым коленом поставили на место. Зачем необходимо острое колено видно на фото:

В статье мы рассмотрим что такое шноркель, историю появления этой детали, какую роль он играет и как его установить. Также вы узнаете о видах насадок и самых известных производителях.

История появления

Двигатель внутреннего сгорания еще называют атмосферным, поскольку работает он на топливно-воздушной смеси, иными словами для работы нужен не только бензин, но и воздух. Если воздух перестанет поступать, двигатель просто заглохнет.

Название шноркель, или шнорхель, пришло из немецкого языка (schnorchel), что в переводе значит дыхательная трубка. Изначально к машинам он не имел никакого отношения, а устанавливался на немецкие подводные лодки, чуть позже на танки.

Какую функцию выполняет

На машины шноркели стали ставить значительно позже, и только на те, которые эксплуатировались в пустынях. Они позволяли уменьшить количество пыли, попадавшей в воздушный фильтр.

Сегодня это очень распространенная деталь для внедорожников, вынужденных часто преодолевать водные преграды. Благодаря шноркелю высота воздухозаборника значительно повышается, что в свою очередь снижает вероятность получения гидроудара.

Дополнительным плюсом является отбор более чистого воздуха. Водители эксплуатирующие автомобили со шноркелем, отмечают существенное снижение загрязнения воздушного фильтра. В простонародье его часто называют хоботом или шнорком.

Идеальным решением считается шноркель с поворотной насадкой. На открытой местности и при высоких скоростях рекомендуется направлять воздухозаборник по ходу движения, при езде по лесу насадку разворачивают назад, чтобы не нахвататься веток и листьев.

Конструкция шноркеля

Шноркель — это по сути воздухозаборник, берущий начало от воздушного фильтра, и выведенный на уровень крыши автомобиля. В теории это позволит ему погружаться в воду по самую крышу, хотя в реальности мало кто из любителей бездорожья отважиться на такой экстрим.

Самые простые модели и самодельные варианты состоят из трубы и насадки, профессиональные имеют куда более сложную конструкцию, оснащаются дренажной системой для отвода попадающих влаги и грязи. Материалом для изготовления могут выступать пластик, металл, резина, современные композиты.

Любой владелец автомобиля стремится к тому, чтобы его железный конь был не только функциональным, но и выглядел эстетично. Поэтому современным шноркелям стараются придать гармоничный вид, в идеале он должен смотреться как единое целое с автомобилем. Поэтому на пути от воздушного фильтра до крыши, шноркель обычно имеет множество изгибов, и главное требование здесь – его полная герметичность.

Виды насадок

Существует несколько типов насадок, каждый из которых по-своему выполняет возложенные на нее задачи.

Гусак – та самая поворотная насадка, в простонародье гусь. По многочисленным отзывам владельцев, хорошо справляется с отведением влаги через дренажные отверстия, но мало эффективен в борьбе с пылью и грязью, которые попадают через шноркель в воздушный фильтр.

Читайте также:  Вай фай адаптер билайн

На форумах часто разгораются жаркие споры по поводу работы гусака. Одни утверждают, что и с отведением влаги у него большие проблемы, другие говорят, что зачастую его просто неправильно устанавливают. Насадку нельзя надевать до упора, тогда прорези на боках (а они нужны именно для этого) будут справляться со своей задачей.

Циклон – более продвинутый вариант насадки. В зависимости от внешнего вида может называться грибом, кастрюлей, ковшом, коробочкой. В конструкции циклона предусмотрен свой резервуар-пылесборник, который необходимо периодически очищать, вытряхивая скопившийся мусор и пыль.

В основе работы лежит метод эжекции. Эжекция – процесс смешения сред, в котором одна воздействует на другую и выталкивает ее в необходимом направлении.

Проще говоря, сначала воздух засасывается снизу и проходя через сетчатый экран очищается от крупных частиц. После раскручивается лопастями, тяжелые частицы и вода оседают в пылесборнике, а очищенный воздух поступает в двигатель.

Коробочка, или циклон-2 работает по схожему принципу, но не имеет пылесборника, а сразу выкидывает мусор через специальное отверстие. Также работает «грибок» от американской фирмы Sy-Klone.

Стоимость таких насадок может варьироваться от 1000 до 50000 рублей, в зависимости от производителя. Бюджетным вариантом является установка циклона от трактора МТЗ, его можно приобрести за 200-500 рублей.

Производители

Наиболее известными производителями являются иностранные компании, среди которых:

  • Австралийские Safari и Airteck, Airflow Snorkels;
  • Американские Sy-Klone, 4WD Systems;
  • Mantec из Великобритании;
  • Китайские Telawei.

В России несколько фирм специализируются на производстве шноркелей для отдельных моделей авто (GKA, RedBTR).

Шноркель своими руками

Если потратиться даже на самый недорогой вариант для вас проблематично, всегда можно сделать такое устройство самостоятельно. Перед этим рекомендуем посетить несколько магазинов и внимательно изучить конструкцию шноркелей для вашей модели авто.

Сразу учтите, изготовленный своими руками шноркель, будет иметь далеко не заводской вид. Хотя можно заморочиться, сделать каркас из проволоки, обтянуть его стекломатом, покрыть лаком и так далее. Но тогда стоимость самоделки наверняка превысит заводской вариант.

Список того, что вам понадобится:

  1. Пластиковая сантехническая труба 60-го диаметра, поворотные уголки и крепления для нее;
  2. Резиновая гофра чуть меньшего диаметра, для прокладки под капотом;
  3. Герметик, уплотнительные резинки, хомуты, саморезы;
  4. Пластиковая, а лучше металлическая сеточка.

Процесс монтажа будет иметь свои особенности в зависимости от марки автомобиля, но в целом алгоритм действий следующий.

  • Гофра прокладывается под капотом к воздухозаборнику и герметично крепится к нему.
  • Снаружи труба прокладывается по крылу, вдоль рамки лобового стекла до уровня крыши.
  • В крыле сверлится отверстие и труба с гофрой соединяются с помощью хомутов.

Самостоятельная установка шноркеля

Ниже вы можете посмотреть видео по установке на наиболее известные модели внедорожников.
