Итак начнем!
По порядку: Если после ночи простоя вашего авто с данным мотором при запуске и работе в прогревочном режиме т.е. когда обороты двигателя в районе 1300 у вас появился посторонний шум, небольшая вибрация и звук напоминающий какую то неисправность турбины: Я Вас поздравляю вам необходимо менять цепь ГРМ. Я много раз пытался поймать его стетоскопом, но увы ((( когда я был на низком старте, готовый найти этот шум то Забавный играл со мной в игру попробуй успей или этот шум вообще не проявлял себя ))) ну сами понимаете закон подлости…
Сама замена цепи не сложная, но требует внимательности и подготовки, а так же наличия 2х дополнительных рук, т.к. самый геморный и простой процесс затяжки распредвала в одиночку не осилить 😉
Подготовка: Как я писал ранее для замены потребуется набор для замены цепи ГРМ, я дополнительно купил цепь маслонасоса и фиксаторы распредвала и коленвала. Из дополнительного потребуется набор инструмента трещотки головки разных диаметров набор рожковых ключей,
, герметик, щетки и лезвия для очистки поверхностей от герметика, съемник звезды коленвала, из экзотики две головки звездочки с мелкими зубьями на 8 и на 10, а так же
(его я сварил за 10 минут из того что нашел в гараже, но вы можете купить заводской), ну и конечно бензин, ветошь, кисточки, а так же емкости в которых вы будете отмывать все крышки 😉
Вздохнув и набравшись смелости начал.
1. Домкратим пасажирскую сторону и снимаем колесо вместе с защитой.
2. Снимаем защиту двигателя.
3. Сливаем масло.
4. Пробку возвращаем на место.
5. Снимаем сапун (вверху справа) аккуратнее не сломайте маленькую заглушку не подковыривайте отверткой возьмите плоскогубцы и вытащите ее без особых усилий.
6. Снимаем ремень там все интуитивно понятно никаких трудностей не встретите, фото ремня приложил мало ли понадобиться кому 😉
7. Снимаем верхнюю крышку цепи (так же будьте аккуратны пластик нежный, лучше постараться просунуть лезвие между крышкой и головкой чтоб подрезать герметик).
8. Снимаем поддон двигателя, предварительно сняв крышку защиты сцепления (поддон так же на герметике действуем как и в пункте 7).
9. Снимаем крышку цепи (в ход идут головки с мелкой звездой, аккуратно болтики алюминиевые и одноразовые).
10. Снимаем крышку маслонасоса (на маленьких защелках).
11. Начинаем выставлять распредвал и маховик в правильное положение, Фиксатор распредвала должен встать вместо сапуна если не совпал проверните валы на 180 градусов и закрепите его. Фиксатор коленвала вкручивается вместо пробки и фиксирует коленвал в одном положении, НО макимально старайтесь что-б он был на месте т.к. фиксатор закрепляет его только от поворота против часовой стрелки 😉
12. Снимаем натяжитель цепи (нужен хороший рычаг чтоб его снять и будьте аккуратны т.к. можно снести рядом пластиковые фишки датчиков)
13. Снимаем цепь откручиваем звезду распредвала придерживая съемником и набором 2х рук.
14. Снимаем башмаки натяжителя.
15. Снимаем цепь маслонасоса и звездочку.
16. Снимаем Звезду съемником с маховика.
Половина пути пройдена теперь начинается процедура очистки и отмывания герметика и прочей дряни с мотора. Если вы проделали этот путь то собрать все в обратном порядке не представит для вас трудностей.
Моменты затяжек:
1. Распредвал: 50 + 90 градусов
2. Коленвал: 150 + 180 градусов
3. Натяжитель: 60
Далее после того как все отмыто начинаете собирать все в обратном порядке 😉
Важный момент! сальник маховика устанавливается перед установкой шкивов ремня!
Прошу прощения фотграфий не много т.к. в какой-то момент мне надоело перед тем как взять в руки телефон их мыть ((( поэтому фотографировал общие моменты… Не судите строго делал на этом моторе 1-й раз. Надеюсь данный материал окажется полезным для тех кто имеет золотые руки растущие не из ЖО пятой точки 😉
Всем Добра и Конечно же Здоровья!
Замена цепи ГРМ Skoda Yeti на пробеге в 65 тысяч километров? Вы что, шутите? Или перепутали ремень с цепью? Увы и ах, всё верно, давеча наведалась свежая машина с символическим пробегом, у которой под капотом стоит звон и распускающийся букет ошибок. Часть из них, в частности по низкому давлению впрыска, ушла после чистки форсунок, но малой кровью отделаться не получилось, пришлось вскрывать двигатель и дефектовать цепь.
— Автомобиль: Skoda Yeti
— Год выпуска: 2011
— Модельный год: 2011
— Двигатель: CBZB (1.2 л., 1197 куб. см., 104 л.с.)
— Особенности ДВС: Бензин, 2 клапана на цилиндр, чугунные гильзы, вихревой впускной канал
— Коробка передач: MPQ
— Преселективная КПП DSG: Да, 7 ступеней, сухое сцепление, вариант 0AM
— Пробег: всего 66 000 километров
— заменить цепь ГРМ
— заменить цепь масляного насоса.
Звук из-под крышек двигателя был нехарактерным и довольно неприятным. Слуховое восприятие, конечно, вещь субъективная и менять цепь только потому что она как-то не так звучит, мы бы не стали. Диагностика Skoda Yeti проводилась несколько раз и каждый раз давала разные результаты. Много времени провели, склонившись над автомобилем, пытаясь найти хоть какой-то ранее упущенный симптом, который позволит обойтись без замены цепи. Но факты — вещь упрямая. Все симптомы, которые то находились, то снова куда-то пропадали, педантично указывали на цепь. Паззлы постепенно сложились. Менять цепь, однозначно!
Первым делом снимаем защиту картера для обеспечения свободы манёвра. Снимаем боковую правую пластиковую защиту приводной системы, ослабляем натяжной ролик и снимаем ремень навесного оборудования, предварительно пометив направление его движения.
Дальше ELSA регламентирует слить антифриз, рассоединить и отвести в сторону шланги с охлаждающей жидкостью возле кожуха распредвала. Совет отличный, но практика показывает, что можно сэкономить время без ущерба для процесса и снять кожух, не затрагивая систему охлаждения, а значит не нужно будет прогревать автомобиль и выгонять воздушные пробки. Для этого достаточно вывести пластиковый хомут из кожуха и работать далее по схеме.
Вооружаемся набором для замены цепи ГРМ, из которого нам понадобятся две правые позиции. Зачем остальные, спросите вы? Набор универсальный, позволяет проводить замену цепей на различных моторах. Ремонт Skoda Yeti 1.2 не требует наличия на сервисе полного набора, но ведь мы тут проводим ремонт любой Skoda Yeti и должны быть максимально упакованы в плане специального инструмента.

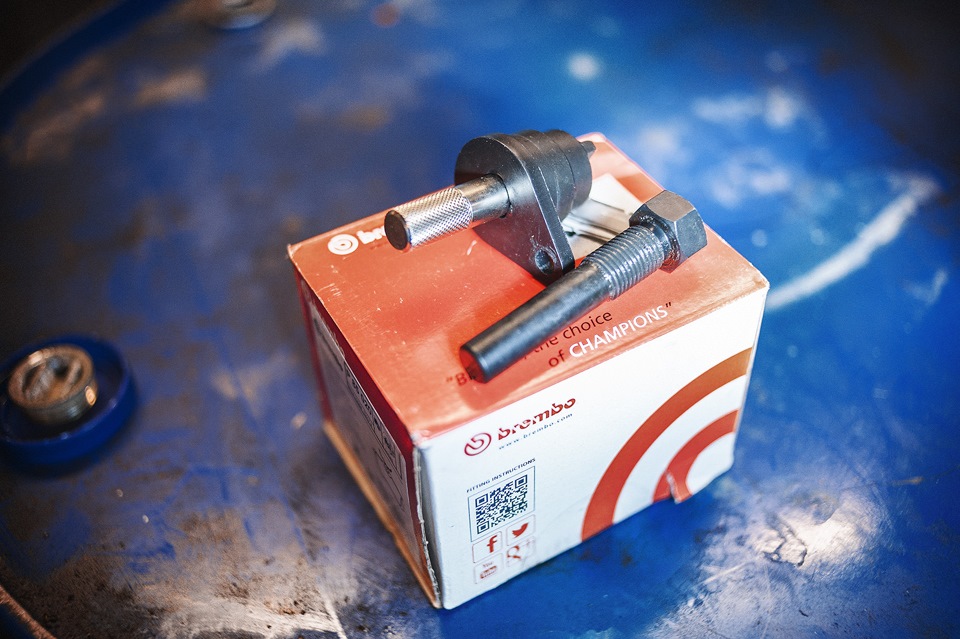

Документация гласит, что ближний к нам — это стопорный винт, служащий для фиксации коленвала, а дальний — стопорный болт, предназначенный для удержания распредвала.

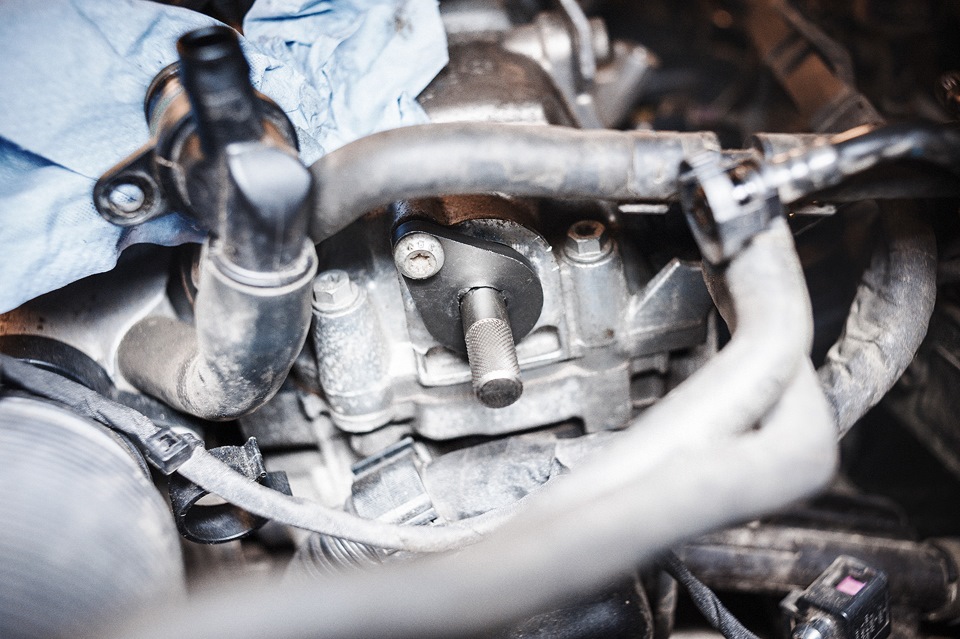

Возле шкива коленвала на блоке цилиндров есть резьбовая пробка, вместо которой устанавливается стопорный винт. Если винт не вкручивается до упора, следует повернуть коленвал на 90 градусов по часовой стрелке и попытаться вкрутить ещё раз (повторять до победного, после чего затянуть с моментом 30 Н×м). Как только винт вошёл до конца, вращаем коленвал по часовой пока он не заблокируется. Чтобы зафиксировать распредвал, нужно снять обратный клапан и вместо него установить стопорный болт.
Теперь можно приступать к снятию поддона. Перед началом всей процедуры отмечаем для себя следы масла вокруг шкива коленвала, значит нужно будет менять передний сальник.
Сливаем моторное масло, причём в нашем случае без сохранения, оно уже своё успело отслужить. Чтобы снять поддон, нужно рассоединить катализатор с приёмной трубой, зафиксировав последнюю, чтобы не перегнуть соединительную муфту более чем на 10 градусов – чревато повреждением. Прокладка между катализатором и трубой сразу под замену.
Отсоединяем разъём с датчика уровня и температуры масла, откручиваем фиксатор контура охлаждающей жидкости, ослабляем крест-накрест болты и снимаем поддон, при необходимости помогая себе резиновым молотком.

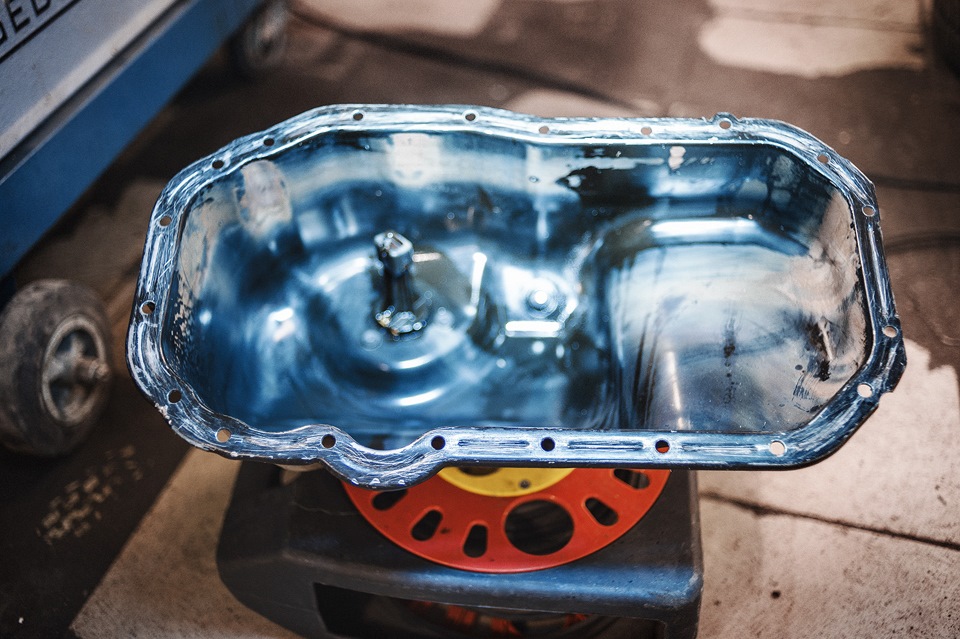

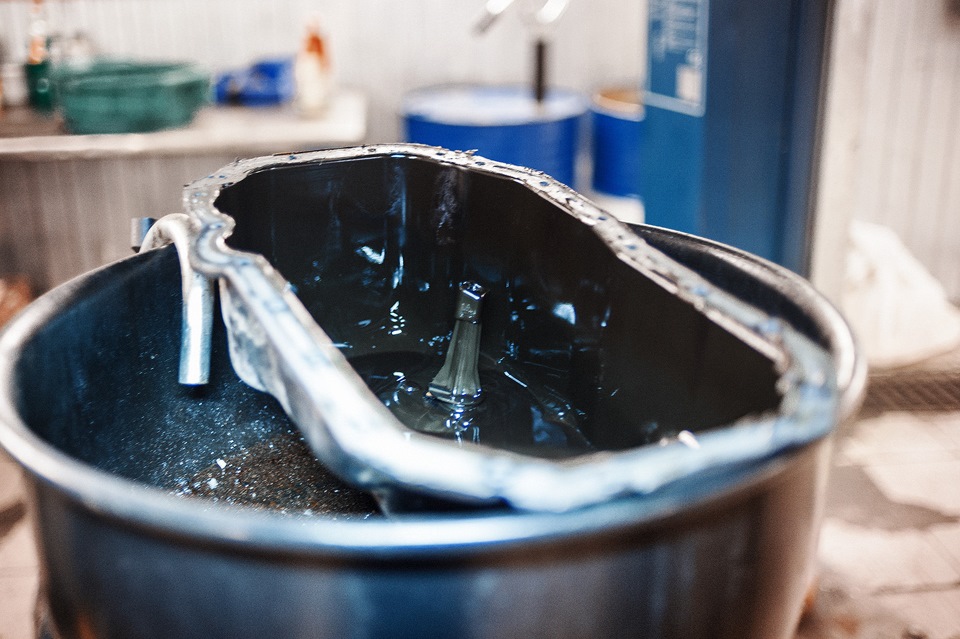

Не откладывая в долгий ящик, зачищаем поддон, удаляем следы герметика и готовим поддон к повторной установке. Повторяем до тех пор, пока на поддоне не останется и капли масла с герметиком.
Это, кстати, касается и ответной части блока цилиндров, к которой прикручивается поддон. Зачищаем сразу, а обезжириваем в последний момент, устраняя следы самотёка.

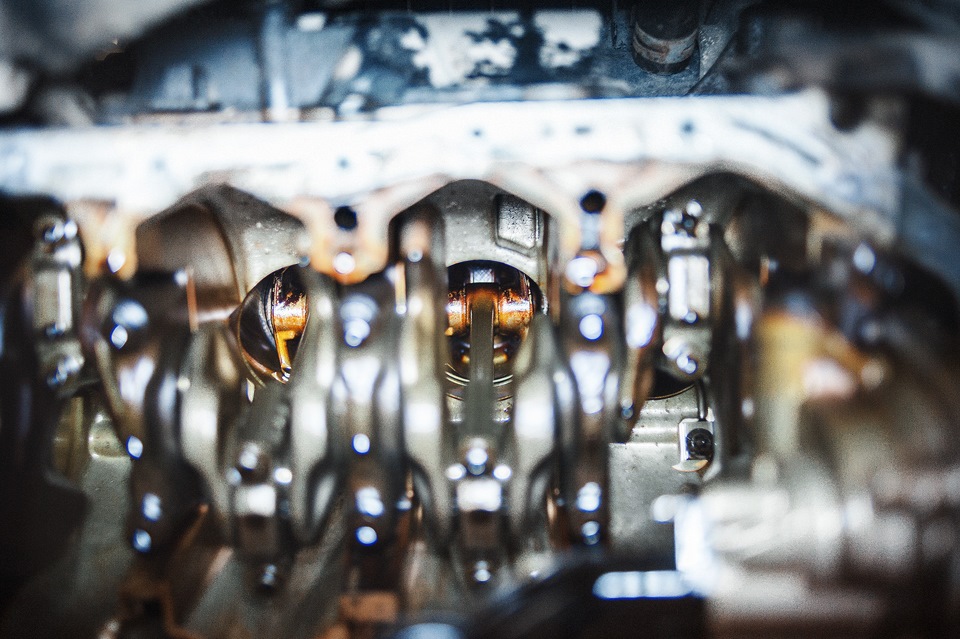

Пока суть да дело, заглядываем внутрь и смотрим на количество масляных отложений. Всё более-менее аккуратно, разве что на обратной стороне поршней слегка присутствует кокс.

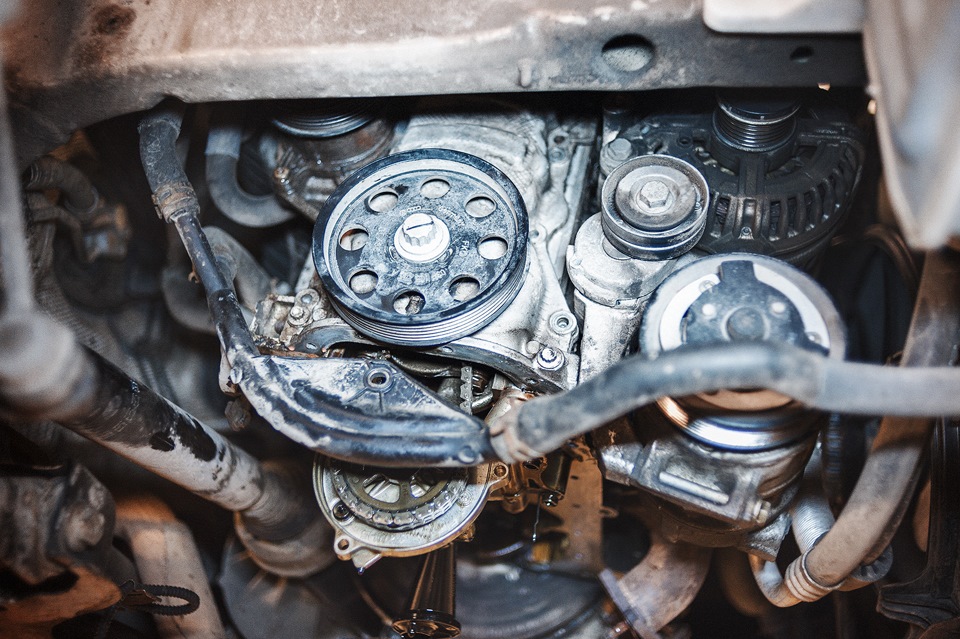

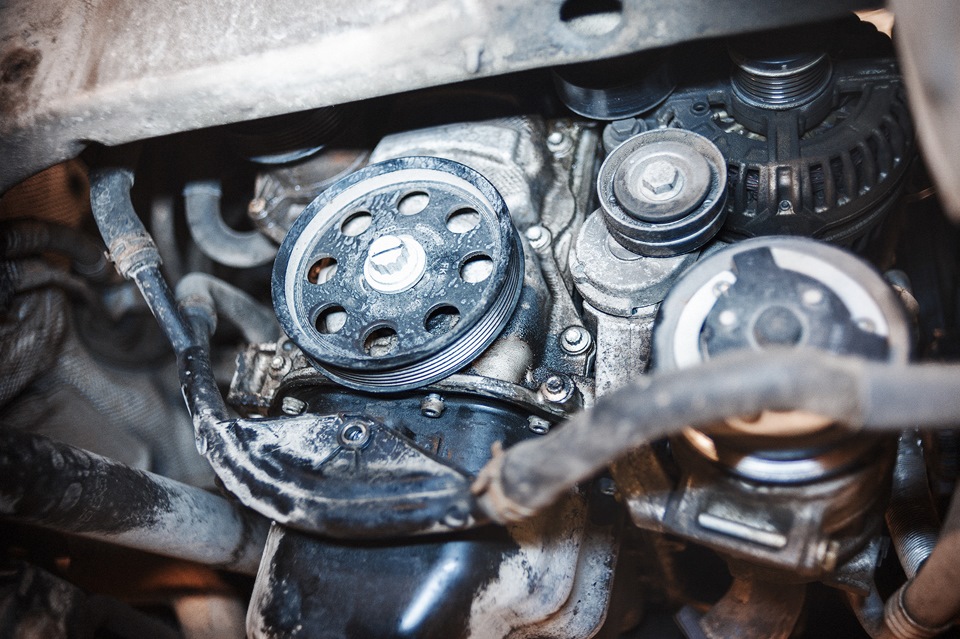

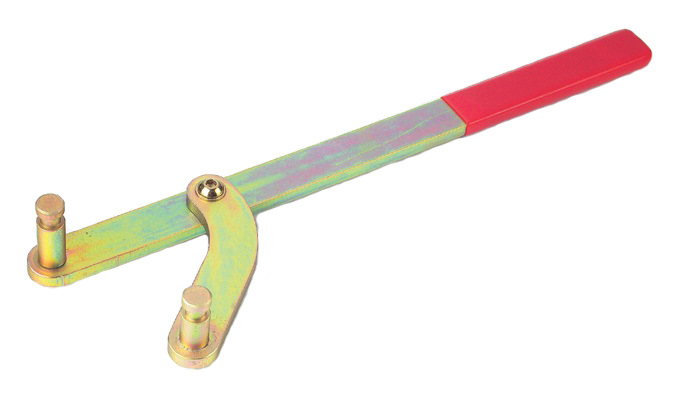

Чтобы добраться до цепи ГРМ Skoda Yeti, нужно преодолеть сопротивление навесного оборудования. Снимаем направляющий ролик, шкив помпы и шкив коленвала. Для последнего используем контропору. Ослабляем болты крышки цепи ГРМ. Её называют как боковой, так и передней: боковая по месту расположения относительно оси движения, а передней её чаще зовут мотористы по ориентации самого двигателя (задняя часть стыкуется с коробкой). Снимаем крышку, обеспечивая себе доступ к цепи.

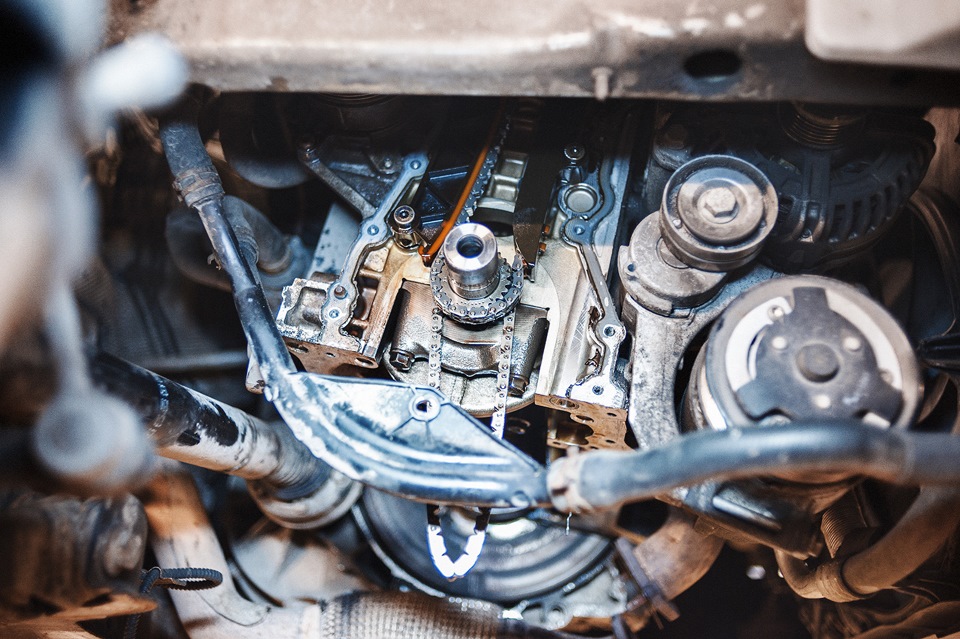

Их тут на самом деле две штуки: основная, она же ГРМ (03F109158K), и цепь масляного насоса (03F115225). Откручиваем натяжитель цепи ГРМ Skoda Yeti и снимаем масляный насос.

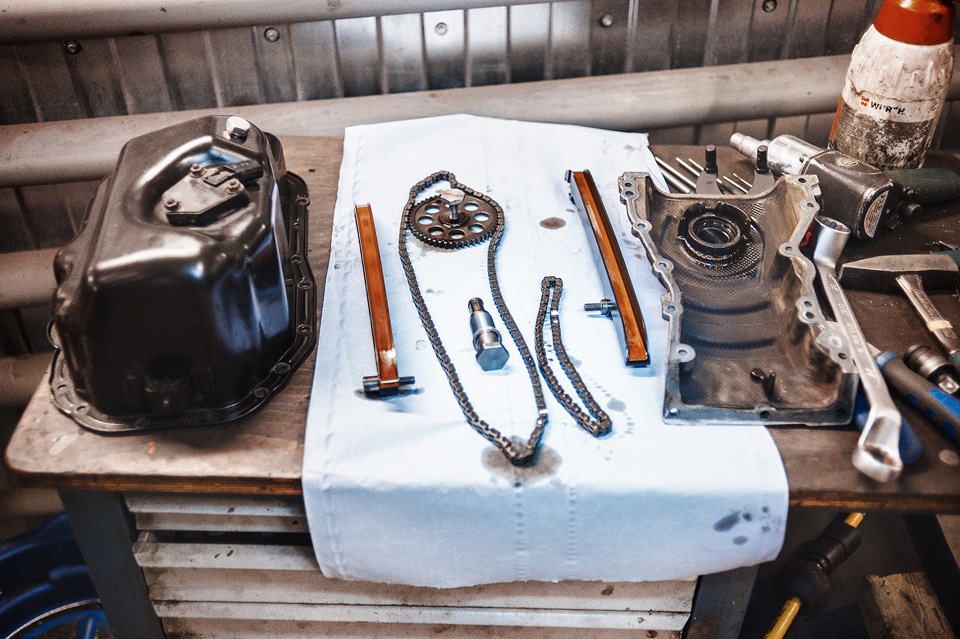

Вооружаемся контопорой, придерживаем шестерня распредвала и откручиваем фиксирующий её болт. Снимаем шестерню, после чего извлечь обе цепи не представляет никаких проблем. Откручиваем обе направляющие планки цепи ГРМ Skoda Yeti и откладываем всё добро в сторону.
Берём небольшую паузу, завариваем чай покрепче и наслаждаемся «пятиминуткой свёрнутых листьев» – замена цепи ГРМ Skoda Yeti требует вдохновения, умиротворения и зорких глаз.
Замена цепи ГРМ Шкода Йети – дело непростое. Но и чрезвычайно сложным назвать его язык не повернется. Любой автолюбитель, который имеет небольшой опыт ремонта, сможет без проблем справиться с этой задачей. Менять цепь газораспределительного механизма на Йети рекомендуется через 80 000 км. Надо сказать, что срок этот не очень большой, его можно сравнить со сроком эксплуатации ремня. Но именно такой регламент использования был определен производителем.
Регламент диагностики цепи
Если из-под капота слышится нехарактерное звучание, это повод задуматься о состоянии цепной передачи ГРМ. Конечно, на слух определить дефекты цепи достаточно сложно, поэтому необходимо после 25 000 км производить диагностические процедуры по отношению к цепи. Если этого не делать, то вполне возможно, что растянутая цепь (а со временем она обязательно растянется) слетит со звездочек. Вот тут вас уже будет поджидать настоящая проблема. Сход цепи будет означать встречу клапанов с поршнями и, вообще, настоящий хаос в моторе. Если это случится, то автомобиль придется серьезно ремонтировать. Вот чтобы этого не допустить, и рекомендуется время от времени производить диагностику цепи, да и вообще всего механизма газораспределения.
Задуматься о замене цепи нужно и тогда, когда автомобиль перестал заводиться с первого раза или начал постоянно глохнуть. Конечно, здесь могут иметь место и совсем другие причины, но все же и цепь нужно иметь в виду. А еще с растянутой цепью машина начинает потреблять больше горючего.
Если был обнаружен хотя бы один из подомных симптомов, пора подумать о замене цепи. Можно это сделать и в сервисном центре, но многие автолюбители предпочитают менять цепь лично. Именно для них и предназначена данная инструкция. Следуя ей в точности, можно произвести замену цепной передачи ГРМ своими силами, без привлечения специалистов. Сначала надо приготовить все нужные материалы и инструменты. Сходите в магазин, купить там новый комплект расходных материалов, в который, кроме, собственно, цепи, должны входить еще и натяжители, и успокоители. Лучше купить новые сальники, так как их тоже время от времени необходимо менять. Приготовьте домкрат, монтировку, комплекты ключей и головок и начинайте.
Производим замену цепи самостоятельно
1. Ставим авто на ровную площадку и приподнимаем при помощи домкрата его переднюю часть. Если у вас есть эстакада, поставьте автомобиль на нее. Сейчас нужно отсоединить левую клемму аккумуляторной батареи.
2. Снимаем картерную защиту, чтобы маневр был свободным.
3. Демонтируем кожух с системы привода. Снимаем ремешок навесных агрегатов, предварительно ослабив натяжной ролик. Не забываем помечать направление движения ремня навесных агрегатов. Если этого не сделать, то можно обратно установить неправильно, что может стать причиной преждевременного износа его зубьев.
4. Сливаем охлаждающую жидкость, отсоединив шланги системы.
5. Теперь берем специальный набор для снятия цепи ГРМ. Весь он нам не понадобится, мы будем использовать только правые позиции (смотри фото ниже). Остальные приспособления нужны для того, чтобы снимать цепи на других моторах. Но в нашем случае полный набор нам не понадобится.
6. А понадобится нам стопорный болт, чтобы зафиксировать коленвал с его помощью.
7. Там, где находится шкив коленвала, на цилиндрическом блоке находится пробка. Вот ее-то нам и нужно вывернуть, чтобы установить на ее месте стопорный винт. Может получиться так, что винт не будет вкручиваться до конца. А нам нужно вкрутить его именно для упора. В этом случае прокручиваем коленвал на 90 градусов вправо и вкручиваем еще раз.. Если и на этот раз ничего не выйдет, будет нужно повторить процедуру, и повторять ее нужно до тех пор, пока винт ни будет вкручен до конца. После этого коленвал вращается вправо до его полной блокировки. Для этого обратный клапан снимается, а на его место устанавливается стопорный болт.
8. Извлекаем поддон. Если при этом будут обнаружены следы подтеков масла, то нужно будет подумать о том, чтобы заменить еще и сальник.
9. Теперь сливаем моторное масло. Сохранять его не нужно, так как свое оно уже отработало. Извлекаем поддон и меняем прокладку, установленную между трубой и катализатором.
10. Отключаем разъем с температурных датчиков и отворачиваем фиксатор антифриза. Демонтируем поддон. При этом нам может очень понадобиться резиновый молоток.
11. Поддон необходимо подготовить к последующей установке. Для этого его как следует зачищаем, удаляя с него масляные подтеки и старый герметик. Делать это нужно как можно тщательнее.
12. Ответная часть блока цилиндров также должна быть хорошо зачищена. Вот только имейте ввиду, что обезжиривать поверхность нужно непосредственно перед установкой.
13. Теперь снимаем навесные агрегаты, чтобы добраться до конечной цели – цепи. Демонтируем направляющий ролик и шкивы. Ослабляем болты, которыми крепится боковой кожух цепи. Снимаем кожух.
14. Отворачиваем цепной натяжитель и демонтируем масляный насос.
15. Отворачиваем болт, крепящий звездочку распредвала. Снимаем звездочку, а вслед за ней и цепь. Отворачиваем направляющие и откладываем их в сторону.
16. Теперь готовимся к установке цепи ГРМ. Проверяем наличие всех комплектующих.
17. Собираем все в обратном порядке. Вкручиваем натяжитель.
18. Перед установкой кожухов тщательно обрабатываем посадочные поверхности герметиком. Толщина его слоя не должна быть больше 3 мм. Насаживать кожух нужно не раньше, чем через 5 минут после того, как был нанесен герметик. На самом деле, это очень важный момент. Недостаток герметика приведет к течи, а избыток может стать причиной попадания герметика внутрь. Это может иметь очень неприятные последствия.
19. Заводим двигатель и проверяем его работу. Если сделано все правильно, то нареканий быть не должно. В этом случае шум работающего двигателя будет шуршащим. Если же будет слышно дребезжание, то процедуру, скорее всего, придется провести заново.
