Ни для кого не секрет что на Газели без Гура руль несколько тяжеловат. Может со штатной газелевской баранкой это не так ощущается, но на моей машине предыдущий владелец поставил соболячий руль. Он конечно удобнее толще и мягче стандартного, но в то же время меньше диаметром и заставляет прикладывать больше усилия при маневрировании. Поскольку на машине езжу не только я один, а периодически за руль садится тесть с больной спиной, решил внедрить ЭУР.
Что для этого требуется: собственно сам ЭУР, немножко проводов, клеммочек, свободное время, рабочие руки и дикое желание облегчить себе управление грузовичком.
На авторазборе был взят ЭУР вместе со всей рулевой колонкой и шлейфом проводов от Приоры. В магазине купил подрулевой переключатель в сборе от Шнивы вместе с рычажками, руль от Калины, кожух рулевой колонки от Приоры, блок предохранителей БПР-4 от газели. В электромагазине приобретены 2 двухметровых куска провода сечением 8 мм.кв., клеммы папа/мама разных размеров. Еще была засада с разъемами подрулевых переключателей-их тупо нигде нет, пришлось опять же ехать на разборку и срезать их с машины(дорого блин,300 рублей за пару, но деваться было некуда).
Теперича расскажу собственно о самой установке.
Демонтаж старой рулевой колонки много времени не занял ибо там ничего военного. Далее началась примерка ЭУРА. Устанавливать его нужно через переходную пластину. Тот кто ставит эур на ваз в этом плане проще, чертежей этой пластины везде полно и она просто плоская. С Газелью такой номер не катит, поскольку место крепления родной рулевой колонки плоское, а эур своим двигателем выступает вверх относительно оригинального кронштейна. Покумекав с отцом на тему пластины, решили что изобретать ее нужно из 5-мм стали. Вопрос только как ее гнуть? Но не зря говорят, что эту страну не победить)))) В качестве донора пластины выступил забугорный шторный полуприцеп KRONE, а точнее кусок его боковой передней стойки. Профиль этой стойки подошел лучше не придумаешь: гнуть ничего не надо, все углы уже загнуты как будто для этого и предназначались. Только работа болгаркой и дрелью. в пластине были просверлены 4 отверстия D8 для крепления самой пластины к посадочному месту колонки к кабине и 4 отверстия D10. В них были вставлены болты М10*30 и шляпки прихвачены сваркой. На них будет крепиться сам ЭУР.
Далее занялся основным рулевым валом. Он больше по диаметру чем вазовский. Вал Газели-D20 и на конце круглый, а приоровал D18 и на конце квадратный. Снял его и отдал фрезеровщикам, чтобы сделали из круглого квадратное. Можно было и болгаркой, но… Ну да ладно, коли есть возможность сделать на станке и красиво, то почему бы и нет. По механике в принципе все. Единственно что пришлось сначала скреплять между собой рулевой вал и эур( поскольку фрезерованный конец достаточно туго заходил в вазовский карданчик) и только потом всовывать всю конструкцию через отверстие в кабине.
Настало время электрики.
Тому газовцу, кто придумал припаивать провода к подрулевым переключателям надо в голову гвоздь забить!
у меня слов не хватает…
Однако ж снял старые подрулевые, вооружился схемами распиновки газели и калины и начал сращивать котопса))). За два часа с перекурами управился. Тут два нюанса. Первый-приятный: при моргании дальним ближний остается гореть-по старой схеме такого не было. И второй( не сказать что сильно напрягает, но…) — на переключателе дворников воспроизвести вазовскую схему не получилось. А получилося следующее: на прерывистом режиме (ваз) работает первая скорость (газель); на первой скорости (ваз)-работает вторая скорость(газель). и на второй скорости (ваз) у газели сейчас прерывистый режим. Для меня показалось некритично, поскольку ходы рычажка теперь не в пример меньше чем щелканье кочергой газели.
Кожух рулевой колонки.
Тем кто собрался ставить эур-берите сразу кожух с той модели, с которой сам эур снят. Я сперва попробовал поставить от калины-хрена с два-НИПАДХОДИТ! Поскольку мой механизм снят с Приоры, то приоровский кожух встал как надо. Еще забыл упомянуть про замок зажигания-он остался у меня старый, газелевский, только теперь он справа как на Вазах.
Ну и заключительный этап- проводка ЭУРа. Для его работы требуется всего пять проводов. Два силовых сечением 8мм.кв. и три контрольных, как обычная автопроводка. Силовые подключил через блок предохранителей ПБР-4 к аккумулятору. И управляющие провода, их три: +12,сигнал с тахометра и сигнал с датчика скорости. В фишке от приоры: +12 — оранжевый провод ; тахометр-коричнево-красный провод; спидометр-серый провод, остальные не нужны. Чтобы прицепиться к газелячей проводке снимаем комбинацию приборов, находим разъем ХР3 и присоединяемся к нему следующим макаром: тахометр-красный провод, спидометр-зеленый провод, +12-любой желтый провод(их там два). Это все справедливо для комбинации 384.3801-10!
Пуск! Замирание сердца… и… Руль крутится одной ладошкой!
По затратам:
ЭУР-4000
Кожух рулевой колонки приора-700
Подрулевой переключатель ваз-2123 в сборе с рычажками-800
Руль Калина-1200
Разъемы подрулевых-300
Провода, клеммы и сопутствующие мелочи-300
Блок предохранителей ПБР-4- 120
Фрезеровка-300.
Итого: 7720 рублей.
Антон, г. Омск: Добрый день. Спасибо огромное вчера 16.10.19 г.,установили эуру. Руль легкий как будто колеса в воздухе. 👍, ощущение иномарки.
Алексей, г. Челябинск: К дукальским колдунам с ютуб ездил, они просто принцип работы его не поняли, я доволен ЭУРУ, 2 года ездию, они разобрались. Он у них работает как надо, я прокатился проверил, все как у меня. У них есть пост в ВК после моего приезда: https://vk.com/wall-162729388_2321
Владимир, г. Пенза: Доброго дня все установил 14.10.19г., работает отлично спасибо!
Самвел, г. Москва: Добрый день. Установил усилитель легко 27.07.19г, работой ЭУРУ доволен. Спасибо.
Ганиев Г, Челябинск: Добрый день! Вчера 05.07.19 г. установили усилитель.Все детали подошли идеально.Впечатление от поездки очень хорошее. Спасибо большое.
Алексей, Костромская обл., 29.11.18 г.: Большое спасибо! посылку получил.Скоро буду ставить. первый эур стоит уже три года и все нормально.
Игорь, г. Анапа. 27.11.18 г.: Спасибо! вчера получил и установил! Сегодня начинается другая езда!
Андрей, г. Энгельс, Саратовская обл. 30.01.18 г.: Добрый день! Небольшой отзыв о компании и самом ЭУРУ. При получении оплаты пересыл товара сделали очень оперативно. Упаковка-молодцы,товар повредить невозможно! Качество ЭУРУ порадовало,комплект полный, даже такая мелочь,как пластиковая отбортовка была вложена в посылку.Установку производил сам.Я делал все по приложенной,понятной инструкции. Руль вращается очень легко!Посторонних звуков,в отличии от ГУРа,нет.Что еще хочу отметить,это руль не пустой,а есть связь с управлением,что очень,лично мне нравится! ПОКУПКОЙ ДОВОЛЕН, эксплуатируем дальше! Спасибо!
Эдвард : Добрый день. 08.12.2017 установил клиенту ЭУРУ, который был успешно доставлен. Результаты превзошли наши ожидания. Работает очень адекватно как при маневрировании, так и при движении. Автомобиль кардинально изменился в управлении в лучшую сторону. Клиент просто в восторге. Спасибо Вам за удачную разработку.
Дмитрий. г. Белгород: 27.11.17 г. Спасибо большое за ЭУРУ! Вчера поставил всё нормально работает. Сегодня ездил по городу и получал одно удовольствие от езды. Буду рекомендовать своим друзьям.
Михаил. г. Магнитогорск: Здравствуйте! Установил 07.10.17г ЭУРУ легко и быстро. Очень вам благодарен. Ездил по городу и радовался. Только сожалею, что не купил раньше-столько мучился!
Спасибо! Всего вам хорошего!
| Сергей. г. Сургут ХМАО : Поставил на газель ваш электроусилитель руля, по ощущениям не хуже иномарки, еду как на легковой. Спасибо. По цене меньше гидроусилителя, при установке работы меньше и проще. |
Андрей. г. Россошь, Воронежская область : Здравствуйте.хочу оставить отзыв ЭУРУ на Газель,установил 29 Апреля 2016.после установки езда стала одно удовольствие,рулевое управление стало четкое и самое главное легкое особенно в городе,да же под грузом 3,5 тонны.одни плюсы от ЭУРУ.советую всем купить.
Альберт. г. Владикавказ: Доброго времени суток Вам! Установил присланный Вами ЭУР на свою бортовую газельку! Устанавливал его полностью сам, и подключал тоже! Прилагаемый рисунок-схема помогла очень! Сложностей с установкой не было. Работает хорошо, без шума! Рывков нету, все происходит мягко, ездить с ним очень удобно, за рулем уже не устаешь как раньше, и руки так не болят больше! В общем, оценка 5+. Учитывая то что на моей газельке стоит V8, нагрузка уже немного больше чем со своим двиглом, плюс еще груз, все равно руль крутится очень легко! Можно сказать что деньги потрачены на очень нужное и полезное дело! Я бы посоветовал всем, у кого нету такого электро усилителя руля, и которые долгое время находятся в дороге, поставить на свою машину такой!
Константин, г. Новосибирск: Добрый. Усилитель поставил почти месяц назад, по эксплуатации все отлично, от гура практически не отличается на месте, на ходу да же чуть туже руль чем без усилителя когда был, как бы в одной паре. Единственное при установки блок управления упирается в жгут проводов, а он в коробушке, пришлось оттягивать к вверху. Благодарю за отличную разработку.
Сайт про суставы
Всем здравствуйте.Вот и установил я на свою Газельку ЭУРУ.Работает всё превосходно, сложностей с установкой нет, не считая которую я создал себе сам.При установки вырвал провода с блока управления, они там залиты селиконом.Нечего справился и с этой задачей, так что работает и не плохо.На месте крутиться руль очень легко, по городу ездить одно удовольствие.По трассе ощущения как будто его и нет.Ещё плюс, машина стала ехать ровнее рулем практически не подруливаешь.Теперь фото
Снял рулевой вал
Установил и закрепил в сборе

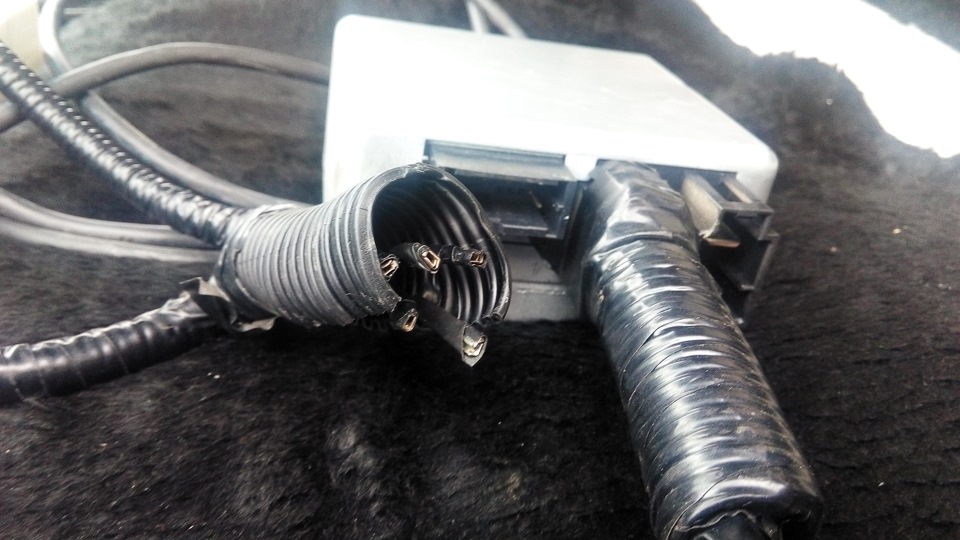

Вот провода которые я вырвал нечаянно с ЭБУ.Были залиты селиком, я его снял и установил не чем не заливал
И решил его установить свержу за щитком приборов.Где он был закреплён очень неудобно
