Электронный регулятор давления воздуха

0 просмотров
21 января 2020

Расход: 1 100 l/min – 3 500 l/min

. Регулятор пропорционального давления серии PRE оснащен новой технологией CoilVision, который постоянно контролирует работу соленоидов в регуляторе и предотвращает возможные неисправности сбои в работе. Все данные, поступающие от регулятора, .

Давление: 0,3 bar – 5 bar
Диаметр отверстия: 0,25 in
Расход: 400 l/min

Компактное исполнение »»Цифровой дисплей »»Аналоговый и цифровой входные сигналы »»Программируемый »»Настройка диапазона регулирования »»Вывод на дисплей давления и сообщений об ошибках »»Память на восемь предустановленных значений .

Давление: 0,3 bar – 5 bar
Диаметр отверстия: 0,25, 0,38 in
Расход: 1 500 l/min

Компактное исполнение »»Цифровой дисплей »»Аналоговый и цифровой входные сигналы »»Программируемый »»Настройка диапазона регулирования »»Вывод на дисплей давления и сообщений об ошибках »»Память на восемь предустановленных значений .

Давление: 0 bar – 400 bar

. Цифровые электронные датчики и регуляторы давления серии EL-PRESS предназначены для измерения и регулирования давления газов и жидкостей. Это происходит благодаря встроенному в прибор пьезорезистивному датчику давления мембранного типа Самые .

Давление: 8 bar – 400 bar

. IN-PRESS – цифровые электронные преобразователи и контроллеры. Они предназначены для таких сред, как газы и жидкости, и используются в пищевой, фармацевтической и химической промышленности. Серия может похвастаться прочным корпусом со .

Давление: 0 bar – 35 bar
Расход: 85, 51, 23,8 m³/h

. Эти пневматические регуляторы оснащены двигателями в сборе, заключенными во взрывозащищенный корпус. В случае отключения электропитания давление на выходе автоматически фиксируется в последнем положении. Модели 24CC и 24XC оснащены блоком .

Давление: 0 bar – 10 bar
Расход: 1 200 l/min

Миниатюрный клапан пропорционального управления давлением НАИМЕНОВАНИЕ: VP5110BJ111H00 Клапан пропорционального управления давлением с воздушным пилотным управлением и обратной связью (цифровой) Программирование в полном объеме при .

Давление: 0 bar – 17 bar

. Пропорциональный клапан регулирования давления ПОМОЩЬ: VP2302BD461MB201201 -Полностью цифровая управляющая электроника Регулирование переменного давления, внешнее давление – по запросу -Опционально: последовательный интерфейс с программой .

Читайте также:  Датсун ми до салон внутри

Давление: 8 bar
Расход: 150 l/min – 500 l/min

. Регулятор давления EPR 100 представляет собой электронную модель с замкнутым контуром, которая может преобразовывать переменный цифровой или аналоговый входной сигнал в пневматический выход с соответствующими пропорциями. Типы сигналов, .

Давление: 1 bar – 8 bar
Расход: 12 000 l/min

. SPR 600 – это регулятор давления с электронным управлением, оснащенный 8-разрядным микроконтроллером в сочетании с 1" или 3/4" пилотным регулятором давления (силовой каскад). Управляющий сигнал может быть аналоговым, цифровым по RS232 .

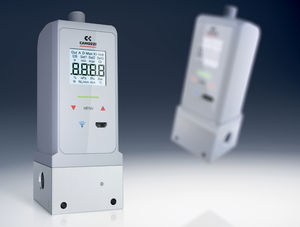

Пропорциональный электропневматический преобразователь давления
Присоединение: G1/4" (400 нл/мин) – G3/8" (1500 нл/мин)
Управление: 0-10V DC, 0-5V DC, 4-20mA, 10бит

– Аналоговые и цифровые входные сигналы

– Возможность изменения диапазона регулировки выходного давления

– Высокая точность и повторяемость

– Память на 8 предустановленных значений

Электропневматический
регулятор давления
ER104-90AN

Просмотр модели в 3D

Электропневматический
регулятор давления
ER204-50AP

Просмотр модели в 3D

Электропневматический
регулятор давления
ER238-90AN

Просмотр модели в 3D

Описание
электропневматических
регуляторов давления
серии ER

Просмотр описания в PFD

Скачать модель в IGES

Скачать модель в IGES

Скачать модель в IGES

Просмотр инструкций подключения

Скачать чертеж в DWG

Скачать чертеж в DWG

Скачать чертеж в DWG

Пропорциональный электронный регулятор давления представляет собой регулятор диафрагменного типа с двумя балансировочными клапанами. Один клапан управляет потоком воздуха от входа к выходу, а второй – от выхода к сбросу в атмосферу. Оба этих клапана соединены штоком с диафрагмой. Над диафрагмой имеется камера управления, которая соединена с двумя 2/2 нормально закрытыми электромагнитными клапанами, управляемых широтно-импульсным модулятором (ШИМ). Эта технология обеспечивает изменение расхода управляющего потока через клапаны в наддиафрагменную полость путем изменения длины электрических импульсов. Один электромагнитный клапан используется для увеличения давления над диафрагмой и, соответственно, на выходе регулятора, а второй – для сброса избыточного давления.

Читайте также:  Luxe hit 10w 40 отзывы

Встроенный блок управления состоит из 16-ти разрядного микропроцессора с 12-ти разрядным цифровым аналоговым преобразователем и датчиком давления. Датчик давления, выступающий в качестве обратной связи, посылает в микропроцессор сигнал о величине давления в выходной магистрали. Этот сигнал сравнивается с входным сигналом. При соответствии входного сигнала выходному, микропроцессор обесточивает электромагнитные клапана.

Если равновесие между этими сигналами нарушается из-за изменения входного сигнала или сигнала с датчика давления, то через несколько миллисекунд микропроцессор начнет восстанавливать равновесие. Если входной сигнал увеличится, то микропроцессор открывает клапан увеличения давления в наддиафрагменной полости управления. Диафрагма перемещается вниз и открывает основной клапан до тех пор, пока сигнал с датчика давления не сравняется с входным сигналом. Если входной сигнал уменьшается, то микропроцессор открывает клапан сброса давления до тех пор, пока сигнал с датчика давления не сравняется со входным сигналом.

Срок поставки пропорционального электронного регулятора давления серии ER составляет от 5 (при наличии на складе) до 25 дней.

Общие характеристики электропневматических преобразователей давления серии ER

Среда

очищенный воздух (5 микрон)

0 – 1 бар
0 – 5 бар
0,5 – 9 бар

0-10 V DC
0-5 V DC
4-20 мА
10 бит (цифровой)

Аналоговый выход: 1-5 V DC
Выходной ключ: Н.З и Н.О. (напряжение до 30V DС, 50мА)

не более ± 0,5% от полного диапазона (см. ниже)

400 нл/мин; 1500 нл/мин

Гарантия

1 год или 3 миллиона полных циклов

Диапазоны регулировки
Входной сигнал
Выходной сигнал
Гистерезис
Присоединение
Номинальный расход
Рабочая температура
Кодировка для заказа пропорционального электронного регулятора давления серии ER
Читайте также:  Какая разболтовка колес на логане

ER

1

04

5

AN

Серия 1 Размерность:
1 = размер 1 (присоединение G1/4", расход 400 нл/мин)
2 = размер 2 (присоединение G1/4" или G3/8", расход 1500 нл/мин)
Входной сигнал управления:
0 = 0 – 10 V DC
1 = 0 – 5 V DC
2 = 4 – 20 мА
P = цифровой вход 10 бит
