Электрические стеклоподъемники на ваз 2107

СОДЕРЖАНИЕ
0 просмотров
21 января 2020

Классические модели от Волжского автозавода в базовой комплектации имеют минимум удобств. Электростеклоподъемники, смонтированные на ВАЗ 2107, существенно повышают уровень комфорта и позволяют водителю и пассажирам открывать и закрывать окна, не прикладывая излишних усилий. Установка такого рода оборудования открывает и новые возможности: автоматическое закрытие стекол при постановке машины на охрану.

Штатная конструкция стеклоподъемников на модели ВАЗ 2107 — тросовая не отличается высокой надежностью. Попадание влаги через зазор между стеклом и уплотнителем может привести к заклиниванию механизма. Существует два варианта монтажа и подключения комплектов ЭСП:

  1. С сохранением штатного механизма и установкой электромотора, при этом сохраняется высокий риск выхода из строя всей системы.
  2. С монтажом комплекта оборудования ЭСП, предназначенного для ВАЗовской «восьмерки» с более надежной шарнирной конструкцией.

Предпочтение следует отдать второму варианту тем более разница в стоимости комплектов оборудования незначительная.

Для выполнения данной операции потребуется инструмент слесарный: ключи гаечные, отвертки, пассатижи и тому подобное и комплект из двух или четырех ЭСП для автомобиля ВАЗ 2107. Работы удобнее проводить в гараже или закрытом боксе, обычно установить стеклоподъемники быстро, не имея соответствующего опыта, не удается. В ходе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей.

Подготовительные мероприятия и разборка дверей

Для обеспечения доступа к механизму необходимо демонтировать обивку, операция выполняется следующим образом:

  1. Отверткой выкручиваем шурупы, крепящие ручку дверей, снимаем и убираем ее в сторону.
  2. Аккуратно демонтируем ручку механических стеклоподъемников и рукоятку открывания.
  3. Вставив плоскую отвертку в зазор между обивкой и дверью, отжимаем ее, преодолевая сопротивление пластиковых защелок.
  4. Выкручиваем винты, удерживающие детали привода и исполнительной части штатного механизма и вынимаем их вместе со стеклом.

Подготовительные мероприятия для монтажа электростеклоподъемников на автомобиль модели ВАЗ 2107 окончены и можно переходить к следующему этапу.

Читайте также:  Vw jetta 6 рестайлинг

Инсталляция электроприводов

Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:

  1. В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.
  2. При помощи электродрели высверливаем отверстия для монтажа оборудования.
  3. Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.

Полезный совет: обычно в комплекте поставки для этих целей предусмотренный саморезы, специалисты рекомендуют заменить их винтами с гайкой и фиксирующей шайбой гровером.

  1. Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.

Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:

  1. Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.
  2. На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.
  3. Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.
  4. Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.

Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.

Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна. Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности. Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.

Читайте также:  Toyota hiace 2007 технические характеристики

Всем привет и с наступающим новым годом)))

Реечные электрические стеклоподъёмники "ГРАНАТ" предназначены для установки в передние двери автомобилей ВАЗ-2104, -2105, -2107.
Основные преимущества:
— надежная оригинальная конструкция,
— отсутствие перекосов стекол,
— отсутствие изгибающихся элементов гарантирует длительную бесперебойную работу,
— электростеклоподъемник крепится в дверь на штатные крепежные отверстия,
— стеклоподъемник комплектуется импортным мотор-редуктором,
— уровень шума 40 – 50 дб (не громче работающего двигателя автомобиля),
— электропривод стеклоподъемника в период установленного ресурса работы специального технического обслуживания не требует.

Технические характеристики
Номинальное напряжение питания
Время подъема (опускания), не более
Номинальное усилие при подъеме
Потребляемый ток при номинальном усилии, не более
Максимальное усилие на стекле
Ресурс работы
12 В
5 сек
120 Н
7,5 А
200 Н
30000 циклов
Режим работы электростеклоподъемника кратковременный. После десяти подъемов, опусканий стекла в непрерывном режиме рекомендуется делать перерыв в работе не менее 10 мин.
Комплектность
Стеклоподъемник Р.2104.11 — передний левый
Стеклоподъемник Р.2104.21 — передний правый
Комплект монтажных и крепежных деталей
Упаковка
Паспорт
Гарантийный срок эксплуатации — 18 месяцев со дня изготовления.
Изготовитель в течение гарантийного срока производит безвозмездную замену или ремонт изделия, не соответствующего требованиям технической документации по вине изготовителя.
Габаритные размеры в упаковке: 53,5*33*7,5 см.
Масса: 2,85 кг.

описание более чем устроило и наличие гарантии стало одним из плюсов в пользу данного комплекта)
но не хотелось как у многих как у всех и я решил что буду ставить подъёмники на все 4 стекла и плюс блок управления чтобы при постановке на охрану доводчик закрывал все стёкла которые остались открытыми …

кому интересно почему кнопки поставил именно в это место спрашивайте отвечу в комментариях

Читайте также:  То 75000 киа рио

Хочу поделиться с вами Многоуважаемые тем, что как уже видно из названия темы заказал я себе электростеклоподъёмники. Надоело крутить ручки туда-сюда! Весело конечно, но какое-то не царское это дело :))) В общем решился на покупку, да и в городе у нас я лично не встречал на Классиках такого гаджета.

Стеклоподъемники электрические ВАЗ 2104, 05, 07 (передние двери) фирмы "Гранат-Авто".

Доступная вазовская "классика" разошлась по стране и за ее пределами в количестве 4.8 млн. экземпляров. Самый популярный автомобиль создавался в далеких 70х и конечно же тогда никто из разработчиков не задумывался о таких удобствах как электрические стеклоподъемники.
Карта двери спроектирована без учета электростеклоподъемников и поэтому установка предполагает сверление 2х отверстий для крепления рейки в двух точках, но процедура эта несложная и с ней справиться любой кто держал дрель в руках.

Комплектуются стеклоподъемники кнопками, жгутом проводов, заглушками.
— Время подъема и опускания стекла не более 7 секунд
— Номинальное усилие при подъеме стекла – 120 Н
— Уровень шума – 40 – 50 дб (не громче работающего двигателя автомобиля)
— Потребляемый ток при номинальном усилии не более 2,5 ампер
— Гарантия 18 месяцев

Размер упаковки 78 х 242 х 607
Вес комплекта 3,1

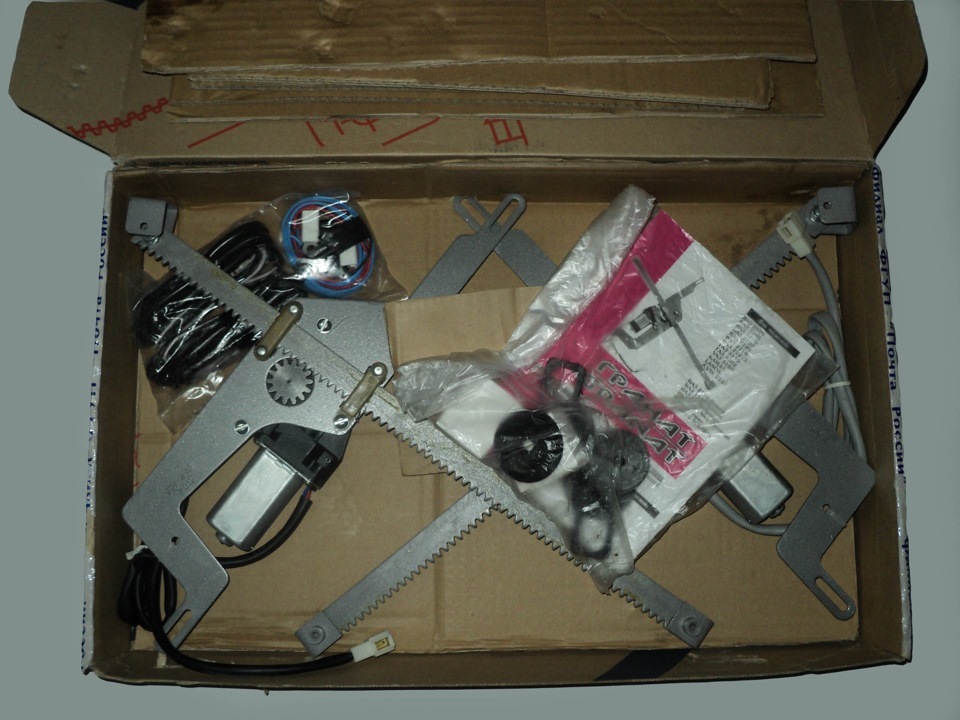

Заказ сделал 6 сентября. В тот же день мне позвонили и уточнили заказ, сказав что всё есть в наличии и заказ передан в доставку. И вот 19 я получил посылочку. Всё в комплекте. Ещё не распаковывал, но решил поделиться первыми фотографиями.

Кстати, при заказе что меня интересовало больше всего, так это из какого материала же там шестерня. Все фотки в Интернетах пересмотрел! В общем она металическая, всё ГУТ!
