Skoda Rapid — пятидверный лифтбэк, относится к автомобилям гольф класса. Выпускается с 2013 года. На территории России и странах СНГ официальные поставки осуществлялись в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и по настоящее время. Рапид продаётся как с бензиновыми, так и дизельными двигателями. В нашем материале мы представим описание предохранителей и реле Шкода Рапид. Покажем места где находятся блоки с предохранителями и реле, их фотографии и схемы с расшифровкой элементов. Выделим предохранитель отвечающий за прикуриватель и омыватель лобового стекла.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Назначение предохранителей и их количество зависит от года выпуска и уровня электро оснащенности Skoda Rapid. В случае затруднения обратитесь к ближайшему дилеру.
Блок в салоне
Блок с предохранителями находится под панелью приборов и закрыт защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Вариант 1. Модели до 2015 года.
Фотография
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Схема
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,1,0,0 —>
Описание
p, blockquote 10,0,0,0,0 —>
| 1 | 5А Контакт S |
| 2 | 5А Система СТАРТ / СТОП |
| 3 | 7,5А Комбинация приборов, корректор фар, телефон, датчик уровня масла |
| 4 | 5А Блок управления ABS / ESC |
| 5 | 5А Бензиновый двигатель: круиз-контроль |
| 6 | 10А Фонарь заднего хода (МКП) |
| 7 | 10А Зажигание, блок управления двигателя, АКП |
| 8 | 5А Концевой выключатель педали тормоза, выключатель педали сцепления, вентилятор радиатора |
| 9 | 5А Управление отопителем,блок управления климатической установки, парковочный ассистент, стеклоподъёмники, вентилятор радиатора, форсунки омывателя |
| 10 | DC/DC — преобразователь |
| 11 | 5А Регулировка зеркал |
| 12 | БУ распознания прицепа |
| 13 | 10А Блок управления АКП, селектор АКП |
| 14 | 10А Корректор фар |
| 15 | не используется |
| 16 | 5А Усилитель рулевого управления, датчик скорости, блок управления двигателя |
| 17 | 10А Головное устройство (Старт-стоп), дневной режим освещения |
| 18 | 5А Обогрев зеркал |
| 19 | 7,5А Замок зажигания |
| 20 | 15А Блок управления двигателя, блок управления топливного насоса, топливный насос |
| 21 | 10А Фонарь заднего хода (АКП), противотуманные фары с функцией CORNER |
| 22 | 7,5А Управление отопителем, блок управления климатической установки, телефон, комбинация приборов, датчик угла поворота рулевого колеса, многофункциональное рулевое колесо, блокировка извлечения ключа из замка зажигания |
| 23 | 15А Освещение салона, вещевого ящика и багажного отсека, габаритные огни |
| 24 | 5А Центральный блок управления |
| 25 | не используется |
| 26 | 15А Стеклоочиститель заднего стекла |
| 27 | не используется |
| 28 | 10А Бензиновый двигатель: электромагнитный клапан адсорбера, дополнительный электрический отопитель РТС |
| 29 | 10А Впрыск, насос системы охлаждения |
| 30 | 20А Топливный насос, зажигание, круиз-контроль |
| 31 | 10А Лямбда-зонд |
| 32 | 20А ТНВД, клапан давления |
| 33 | 20А Блок управления двигателя |
| 34 | Блок управления двигателя, вакуумный насос |
| 35 | 5А Подсветка переключателей, освещение номерного знака, стояночные огни, система очистки фар |
| 36 | 15А Дальний свет |
| 37 | 5А Задний противотуманный фонарь, DC/DC- преобразователь |
| 38 | 10А противотуманные фары |
| 39 | 30А Вентилятор отопителя |
| 40 | не используется |
| 41 | 20А Передние сиденья с подогревом |
| 42 | 30А Обогрев заднего стекла |
| 43 | 15А Звуковой сигнал |
| 44 | 30А Стеклоочиститель ветрового стекла |
| 45 | 20А Замок двери багажного отсека, центральный замок |
| 46 | 7,5А Сигнал тревоги |
| 47 | 15А Предохранитель прикуривателя, розетка в багажном отсеке |
| 48 | 15А АБС |
| 49 | 15А Указатели поворотов,стоп-сигналы |
| 50 | 10А DC/DC-преобразователь, головное устройство |
| 51 | 30А Электрические стеклоподъемники (дверь водителя + задняя левая дверь) |
| 52 | 30А Электрические стеклоподъемники (дверь переднего пассажира + задняя правая дверь) |
| 53 | 15А Омыватель |
| 54 | 5А Система Старт-стоп комбинация приборов, блок подрулевых переключателей, многофункциональное рулевое колесо |
| 55 | 30А БУ АКП |
| 56 | 25А Омыватель фар |
| 57 | 15А Ближний свет левой фары |
| 58 | 15А Ближний свет справа |
В данном исполнении за прикуриватель отвечает предохранитель номер 47, а за омыватель 53.
Вариант 2. Модели с 2016 года.
Фото — пример
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Обозначение
p, blockquote 16,0,0,0,0 —>
| 1 | 40А Свет слева (дальний) |
| 2 | 30А Центральный замок, омыватели ветрового и заднего стёкол (только с KESSY или с обогревом ветрового стекла) |
| 3 | 40А/ 30А Реле системы зажигания |
| 4 | 40А Свет справа (дальний) |
| 5 | 25А Стеклоподъемник водителя |
| 6 | 30А Центральный БУ — внутр освещение |
| 7 | 20А Звуковой сигнал |
| 8 | ТСУ — левый фонарь (фаркоп) |
| 9 | 10А Подрулевой рычаг, БУ двигателя, ESC, ТСУ, электроусилитель |
| 10 | Стеклоподъемник задней левой двери |
| 11 | Омыватель фар |
| 12 | Дисплей ГУ, навигационной системы |
| 13 | Оборудование для такси |
| 14 | 7,5А Подрулевой рычаг, переключатель освещения, световой сигнал, датчик дождя |
| 15 | 7,5А Кондиционер, диагностический разъем, обогрев ветрового стекла |
| 16 | 7,5А Комбинация приборов, аварийный вызов |
| 17 | Сигнализация, звуковой сигнал |
| 18 | Подогрев заднего сиденья |
| 19 | не используется |
| 20 | не используется |
| 21 | не используется |
| 22 | 10А Омыватели ветрового и заднего стёкол (без KESSY или без обогрева ветрового стекла) |
| 23 | 20А Передние сидения с подогревом |
| 24 | 30А Вентилятор кондиционера, отопитель, кондиционер |
| 25 | не используется |
| 26 | 7,5А Клавиша подогрева передних сидений |
| 27 | Стеклоочиститель заднего стекла |
| 28 | не используется |
| 29 | 10А Подушки безопасности |
| 30 | 7,5А Электрические стеклоподъёмники, выключатель фонаря заднего хода, климатическая установка, парковочный ассистент, регулировка наружных зеркал заднего вида, питание средней панели клавиш, питание боковой панели клавиш, внутреннее зеркало заднего вида, выключатель аварийной световой сигнализации |
| 31 | 7,5А Топливный насос, вентилятор радиатора, реле омывателя |
| 32 | 7,5А Диагностический разъем, корректор фар, подрулевой переключатель, освещение салона |
| 33 | 7,5А Реле стартера, выключатель педали счепления |
| 34 | 7,5А Обогрев форсунок стеклоомывателя |
| 35 | не используется |
| 36 | Функция зарядки от порта USB |
| 37 | Радар |
| 38 | не используется |
| 39 | Дополнительный электрический отопитель |
| 40 | не используется |
| 41 | 30А Обогрев заднего стекла |
| 42 | 25А Стеклоподъемник пассажира |
| 43 | ТСУ — контакт в розетке |
| 44 | 20А Прикуриватель, розетка 12 В в салоне, розетка 12 В в багажном отсеке |
| 45 | Стеклоподъемник задней правой двери |
| 46 | 15А Омыватель стекол, подрулевой рычаг |
| 47 | ТСУ — контакт в розетке |
| 48 | ТСУ — правый фонарь (фаркоп) |
| 49 | 20А Топливный насос |
| 50 | 20А ГУ (головное устройство), Система Infotainment |
| 51 | 10А Обогрев зеркал |
| 52 | KESSY |
| 53 | Блокировка руля |
| 54 | 15А ABS, ESC |
| 55 | не используется |
| 56 | не используется |
| 57 | не используется |
| 58 | Подогрев заднего сиденья |
| 59 | не используется |
В данном исполнении за прикуриватель отвечает предохранитель номер 44, а за омыватель номер 46.
Блок реле
Он крепится к специальной колодке под самой панелью приборов, за блоком предохранителей. Больше информации можете получить в данном видео.
p, blockquote 18,1,0,0,0 —>
Тут могут находиться следующие реле:
p, blockquote 20,0,0,0,0 —>
- 1A/646 — Реле топливного насоса
- 1B/646/645/644 — Местное реле
- 5/645 — Высоковольтное реле нагревательных элементов (PTC)
- 6/645 — Реле омывателя фар
Прочие реле размещаются под капотом (реле свечей накала, ПТФ ..).
p, blockquote 21,0,0,0,0 —>
Блок под капотом
Вариант 1. Модели до 2015 года.
В моторном отсеке данный блок расположен на плюсовой клемме аккумуляторной батареи и состоит из 2-х отделов (отдел предохранителей и отдел плавких вставок высокой мощности.) В зависимости от версии двигателя, 1-ый блок может находится как слева так и справа от АКБ.
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Схема
p, blockquote 24,0,0,0,0 —>
p, blockquote 25,0,0,0,0 —>
Назначение
p, blockquote 26,0,0,0,0 —>
| 1 | 175А Генератор |
| 2 | 80А не используется |
| 3 | 60А Салон (вариант 1), Питание блока предохранителей (вариант 2] |
| 4 | 40А Дополнительный электрический отопитель (вариант 1) Салон (вариант 2) |
| 5 | Салон |
| 6 | Вентилятор радиатора, блок управления системы предварительного накаливания |
| 7 | Электрогидравлический усилитель рулевого управления |
| 8 | 30А ABS |
| 9 | Вентилятор радиатора |
| 10 | Автоматическая коробка передач |
| 11 | 5А ABS |
| 12 | 40А Центральный блок управления |
| 13 | Дополнительный электрический отопитель |

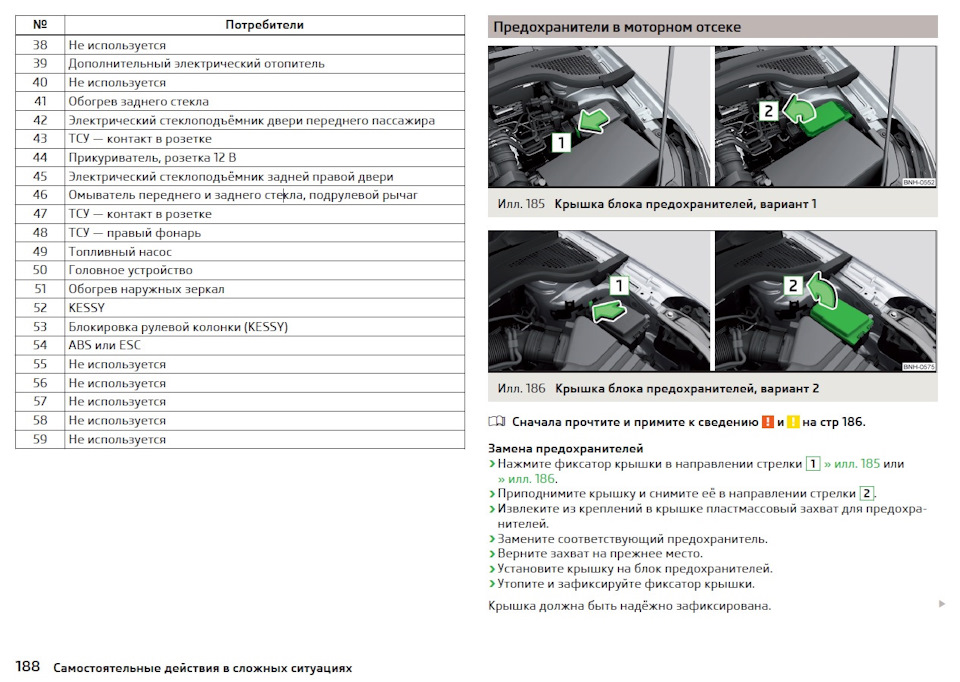

Вариант 2. Модели с 2016 года.
Блок находится в левой части моторного отсека под защитной крышкой. Варианты доступа смотрите на рисунке. С боку к нему крепятся предохранители высокой мощности в виде плавких вставок. В углу возможно нахождение реле обогрева ветрового стекла.
p, blockquote 27,0,0,1,0 —>
p, blockquote 28,0,0,0,0 —>
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Схема
p, blockquote 31,0,0,0,0 —>
p, blockquote 32,0,0,0,0 —>
Расшифровка
p, blockquote 33,0,0,0,0 —>
- Вентилятор радиатора
- Система предварительного накаливания
- ABS или ESC
- Электрический дополнительный отопитель — контур 2, отопитель ветрового стекла
- Электрический дополнительный отопитель — контур 3, отопитель ветрового стекла
- Автоматическая коробка передач
- Система управления двигателя
- Стеклоочиститель ветрового стекла
- Центральный блок управления, модуль контроля АКБ
- АBS или ESC
- Вакуумный насос тормозной системы
- Форсунки, клапан дозирования топлива, регулятор давления топлива, компоненты двигателя
- Концевой выключатель педали тормоза
- Топливный насос, вентилятор радиатора, насос системы охлаждения наддувочного воздуха, компоненты двигателя
- Система управления двигателя
- Стартер
- Система управления двигателя
- Клапан заслонок впускных каналов, регулятор давления наддува, температура моторного масла, клапан адсорбера, клапан регулирования давления масла, компоненты двигателя
- Лямбда-зонд
- Система предварительного накаливания, обогрев вытяжной вентиляции картера
Электросхема Шкода Рапид
Не нашли ответ на свой вопрос? Предлагаем ознакомится с электро схемой автомобиля Skoda rapid в формате pdf: «скачать«.
p, blockquote 34,0,0,0,0 —>
p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>
На этом все. А если Вам есть что добавить, пишите в комментариях.
Запись для себя и для тех, кому это интересно и может пригодиться.
Сделано так, как удобно себе для визуального восприятия. Если кому то такое отображение не нравится, есть файл Exel оригинал, берите, исправляйте, делайте под себя как хотите. Все данные собраны на просторах Драйва и отобрано только то, что мне на данный момент было нужно для подключения доп источников.
Выкладываю полный скрин файла и сам файл. Если есть дополнения, говорите, дополню.
З.Ы. Все данные по комплектации Activ. Другие комплектации могут отличаться (где во втором столбце у меня стоит «нет», у вас он может использоваться). Строки, выделенные красным, скорее всего не задействованы во всех комплектациях (уверен на 90%). Строки, выделенные зелёным, питание появляется после включения зажигания. В более полных комплектациях предохранители №27 и №37 могут быть задействованы. В предохранителях, где питание появляется после зажигания, происходит «провал» напряжения при заводе авто.
FakeHeader
Recommendations
Comments 20
Визуально не видно, снимал обшивку, делал шумку, боюсь что повредил…ладно, завтра посмотрю.Спасибо.
Да не за что! Удачи найти и устранить!
Хорошо, будем искать…ставил светодиодную лампу, возможно каратнул, пропал свет.
Ну если коротнул так, что пред сгорел, то его визуально должно быть видно
Хорошая тема, спасибо.А подсветка багажника на какой предохранитель идет?
Честно, даже не знаю, не проверял 😀 можно попробовать 32-й предохранитель, может он…

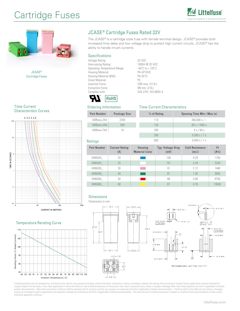

FJ11 -это предохранитель раза в два больше чем наш большой. Он прямоугольный, а у нас квадратный.
Спасибо, точно не знал, какой именно предохранитель стоит, габариты не мерил, выбрал похожий. Да, FJ11 больше, но раза в 1,5 (31*23*16мм). Даже FJ10 больше подойдёт (28*17*13мм). Но я вытащил один такой предохранитель их машины и замерил. Он оказался ещё меньше! Но на нём красовалась надпись LittelFuse. Яндекс быстро выдал информацию, что это фирма-производитель предохранителей и не только. Недолгий поиск по сайту привёл к заветной информации! Именно эти предохранители и стоят у нас!
Файл с информацией прикрепил.
А где? По ссылке в екселе FJ11.
Зато теперь у меня два сувенира на 30 и 40А. 🙂
Сорян) Я просто не думал, что кто-то их будет менять, сам планировал взять образец для сравнения, если соберусь покупать.
Файл был большой, не вставлялся, пришлось уменьшать. Осталось только найти такие, или аналоги.
Да ладно, всего 260р. Я просто всех по одному номиналу купил на всякий случай.
Зато спасибо за «пинок», руки дошли разобраться!
У меняя вообще в наборе с лампами все нужные оказались и даже больше. Так что отдельно можно было бы и не брать.
Расположение предохранителей в салоне автомобиля
Внимание! Назначение предохранителей приведенное ниже может отличатья от вашего, все зависит от года выпуска автомобиля.
Блок предохранителей находится слева под панелью приборов.
Схема блока предохранителей автомобиля с левым/правым расположением руля.
Назначение предохранителей шкода рапид в салоне.
Комбинация приборов, корректор фар, телефон, датчик уровня масла
Блок управления AB5/ESC
Бензиновый двигатель: круиз-контроль
Фонарь заднего хода (МКП)
Зажигание, блок управления двигателя, АКП
Концевой выключатель педали тормоза, выключатель педали сцепления, вентилятор радиатора
Управление отопителем,блок управления климатической установки, парковочный ассистент, стеклоподъёмники, вентилятор радиатора, форсунки омывателя
БУ распознания прицепа
Блок управления АКП, селектор АКП
Усилитель рулевого управления, датчик скорости, блок управления двигателя
Головное устройство (Старт-стоп), дневной режим освещения
Блок управления двигателя, блок управления топливного насоса, топливный насос
Фонарь заднего хода (АКП), противотуманные фары с функцией CORNER
Управление отопителем, блок управления климатической установки, телефон, комбинация приборов, датчик угла поворота рулевого колеса, многофункциональное рулевое колесо, блокировка извлечения ключа из замка зажигания
Освещение салона, вещевого ящика и багажного отсека, габаритные огни
Центральный блок управления
Стеклоочиститель заднего стекла
Бензиновый двигатель: электромагнитный клапан адсорбера, дополнительный электрический отопитель РТС
Впрыск, насос системы охлаждения
Топливный насос, зажигание, круиз-контроль
ТНВД, клапан давления
Блок управления двигателя, вакуумный насос
Подсветка переключателей, освещение номерного знака, стояночные огни, система очистки фар
Задний противотуманный фонарь, DC/DC- преобразователь
Передние сиденья с подогревом
Обогрев заднего стекла
Стеклоочиститель ветрового стекла
Замок двери багажного отсека, центральный замок
Предохранитель прикуривателя шкода рапид, розетка в багажном отсеке
DC/DC-преобразователь, головное устройство
Электрические стеклоподъемники (дверь водителя + задняя левая дверь)
Электрические стеклоподъемники (дверь переднего пассажира + задняя правая дверь)
Система Старт-стоп комбинация приборов, блок подрулевых переключателей, многофункциональное рулевое колесо
Ближний свет левой фары
Ближний свет справа
Блок предохранителей под капотом skoda rapid.
Для доступа к предохранителям одновременно сожмите клавиши блокировки крышки в направлении стрелки 1 Сдвиньте крышку в направлении стрелки 2 . С помощью плоской отвёртки разблокировать крепления в отверстиях 3 . Откинуть крышку по направлению стрелки 4 вверх
Салон (вариант 1)
Питание блока предохранителей (вариант 2]
Дополнительный электрический отопитель (вариант 1) Салон (вариант 2)
Вентилятор радиатора, блок управления системы предварительного накаливания
Электрогидравлический усилитель рулевого управления
Автоматическая коробка передач
Центральный блок управления
Дополнительный электрический отопитель
Раcшифровка предохранителей для моделей Шкода Рапид, выпускавшихся после 2015 года.
